功能特点

• 支持4段变频功能，频率误差精确到1%以内，彻底解决了红外对射在”背靠背”、“堆叠”或“交叉”等复杂条件下安装时相互干扰的行业难题，轻松过滤红外遥控器、红外摄像机和其它红外设备干扰；

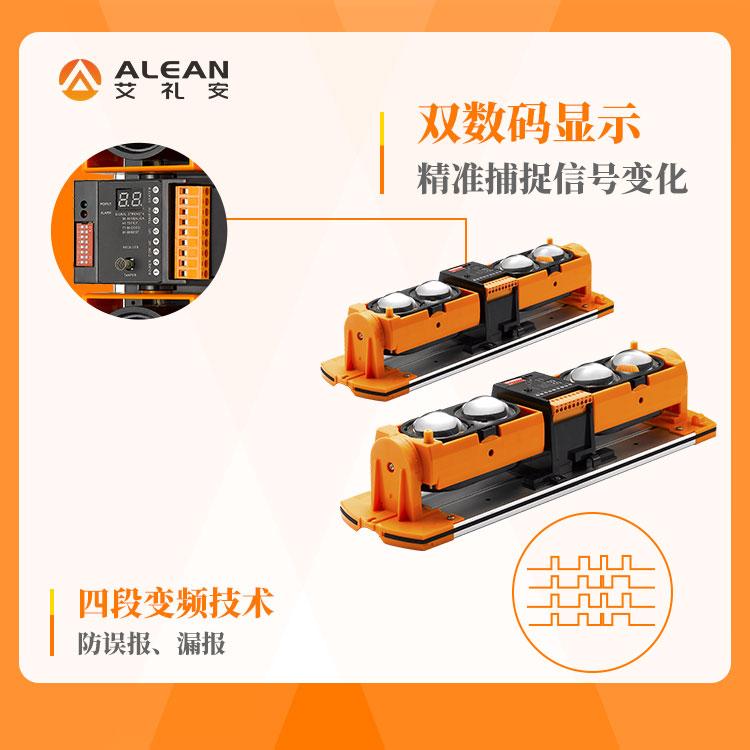

• 支持双数码管显示信号强度，既能把微小信号显示出来，也能有效的避免大信号过快饱和，显示精度高，可实时显示信号的微小变化，调试直观、方便；

• 红外信号二次处理功能（可媲美AGC功能），确保功率余度达90%以上，应对风、霜、雪、雾、潮、太阳直射等天气恶劣游刃有余；

• 支持智能加热功能，有效除霜除冰,适应各种极限温度环境；

• 支持智能防雾功能，根据雾引起的红外接收信号的变化曲线，在辅助输出口输出起雾信息，防范精准；

• “与”和“或”技术设计，可单独遮挡上两光束或下两光束报警，也可以全部四光束报警，能满足很多特殊场合应用。

• 支持辅助光校准方法，使红外对射对光校准梗高效；

• 支持报警触发时间设置（50ms、100ms、300ms及700ms）,可根据不同环境和场景的需求调整报警触发时间；

• 支持自动温度补功能，确保对射的接收灵敏度不受温度变化的影响，工作稳定；

• 采用原装进口的军工级红外发射管；

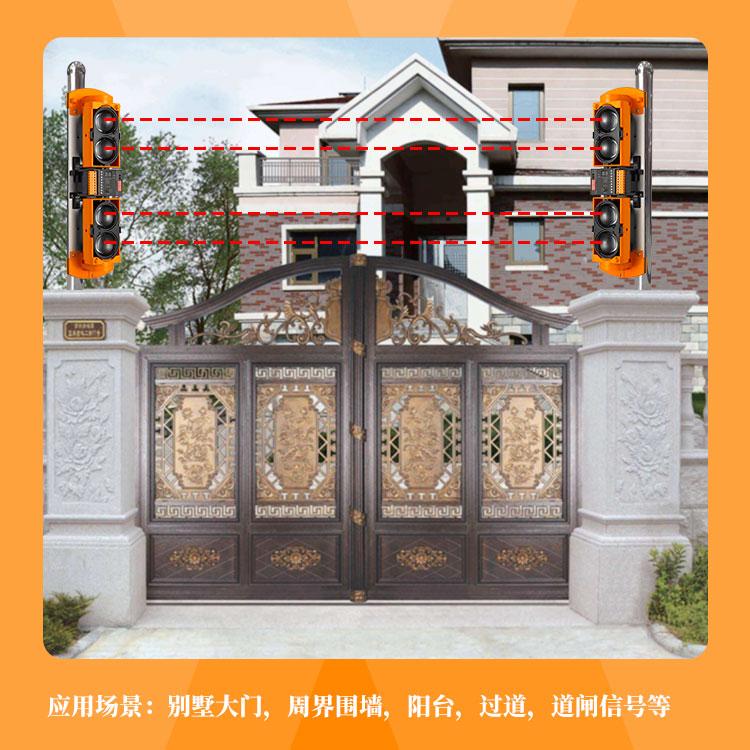

• 室外最远防范距离100米、250米；

• 采用宽电压设计，真正解决线路降压问题，工作电压DC9～30V/AC9～20V，便于集中供电。

• 支持开关量（常开／常闭）输出；

• 支持防拆报警功能（常闭，当外壳被移去时报警）；

• 已通过了3C、CE、RoHS认证

技术参数

型号：ABH-100L/ABH-250L

室外警戒距离：100m/250m

工作电压：DC9～30V/AC9～20V

工作电流：100mA

工作温度：-25℃∽55℃

工作湿度：10％∽95％

报警周期：≥1.5S

探测方式：同时遮挡四个光束或两个光束报警

报警输出：无源继电器输出，常闭常开可选，接点容量AC\DC30V1.0Amax；

防拆输出：常闭，当外壳被移去时打开

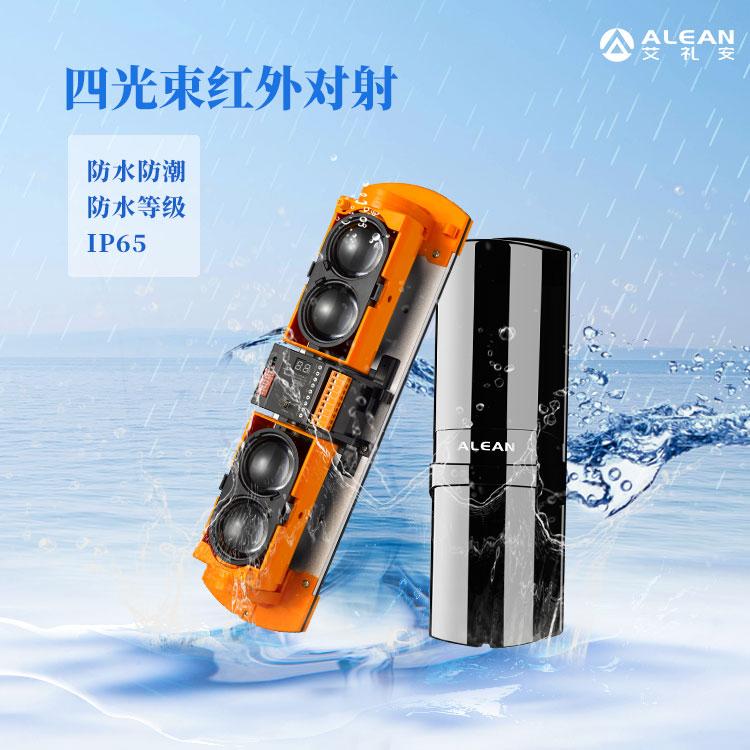

防护等级：IP65

校准角度：水平±90°，垂直±10°

外观尺寸：395*105*100mm

产品重量：3000g（发射+接收）

附件

U型支架：4个，70.4mm*37.5mm*21.5mm，厚1.5mm，不锈钢

杆柱安装螺丝：8个，PM4*30mm

墙体安装螺丝：8个，PA4*25mm

膨胀管：8个，Φ7*27mm，绿色

安装对位图：2张

加热器（选购件）

电源：12V-24VDC/AC

电流：每片200mA max

最高工作温度：+70℃

备注

当环境温度低于-20℃时，请使用选购件“加热器”，加热器两端的引线无极性要求。
